Sim, um ventilador industrial resfria uma sala e geralmente faz isso com uma fração da eletricidade necessária para um ar condicionado. O que muda não é a temperatura do ar, mas a velocidade com que o calor sai da pele humana. Numa oficina de 6 m x 5 m x 3,5 m, um ventilador axial de 750 mm movendo cerca de 18.000 m3/h mantém as pessoas trabalhando confortavelmente com uma leitura de termômetro de parede de 30 graus Celsius, uma temperatura na qual o ar parado parece opressivo em poucos minutos.
Antes de mais nada, vale a pena deixar claro o limite: os ventiladores movimentam o calor, não o destroem. Se a sala estiver vedada e o ventilador for a única máquina funcionando dentro dela, as próprias perdas do motor adicionam calor ao ar. Mesmo assim, medido na pessoa, um ventilador de tamanho adequado ainda proporciona um ganho de conforto de cerca de 3 a 5 graus Celsius. É por isso que oficinas, áreas de embalagem, cais de carga, cabines de soldagem e corredores de armazéns são resfriados primeiro pelo movimento do ar e depois pela refrigeração.
Três números decidem se a resposta para o seu quarto é sim ou não: a velocidade do ar que realmente atinge as pessoas, o número de trocas de ar por hora e a umidade relativa. Empurre o primeiro acima de 1 m/s e o segundo acima de 10 ACH e, na maioria dos climas secos ou temperados, um ventilador industrial carregará sozinho toda a carga de resfriamento.
O resfriamento confortável de um ventilador é construído em dois caminhos físicos que funcionam ao mesmo tempo. A primeira é a convecção. No ar parado, o coeficiente de transferência de calor convectivo na pele humana fica em torno de 3 a 4 W/m2K. Aumente a velocidade do ar para 2 m/s e ela subirá para aproximadamente 8 a 12 W/m2K. Numa superfície corporal de cerca de 1,8 m2, essa diferença equivale a várias centenas de watts de calor extra que saem do corpo a cada hora.
O segundo caminho é a evaporação. O suor que evapora remove cerca de 2.400 kJ por litro. O ar ainda retém uma microcamada saturada de umidade contra a pele, então o suor fica ali sem fazer nada. O ar em movimento substitui essa camada continuamente, e o corpo perde calor por uma rota que nada tem a ver com a temperatura do ar.
O ASHRAE Standard 55 trata a velocidade elevada do ar como uma estratégia legítima de conforto. Com o movimento do ar controlado pelos ocupantes, a temperatura de conforto aceitável num espaço pode ser aumentada em cerca de 2,5 a 3 graus Celsius a cerca de 1,2 m/s de velocidade do ar, e mais a velocidades mais elevadas. Em termos práticos, isto significa que uma fábrica que de outra forma necessitaria de refrigeração mecânica a 28 graus Celsius pode permanecer produtiva a 31 graus Celsius, desde que o ar esteja a circular adequadamente.
Motor, lâmina, velocidade do ar, conforto. A corrente é tão forte quanto o seu ponto mais fraco. Um motor de alta eficiência acionando uma lâmina mal inclinada produz ruído sem arremesso. Uma lâmina bem projetada acionada por um motor que perde velocidade sob carga produz primeiros cinco minutos confortáveis e cinco horas seguintes decepcionantes. Quando os compradores perguntam por que uma ventoinha de 750 mm supera outra com a mesma potência nominal, esta cadeia normalmente é a resposta.
Cada watt de eletricidade que um ventilador consome eventualmente se transforma em calor dentro do edifício. Um ventilador industrial de 1,1 kW é, portanto, também um aquecedor de 1,1 kW, aproximadamente 3.750 BTU/h. Numa sala selada sem saída de exaustão, essa energia acumula-se e a temperatura do ar pode subir entre 0,5 e 1,5 graus Celsius durante as primeiras duas horas de funcionamento, mesmo quando os ocupantes se sentem mais frescos.
No momento em que o ventilador é usado para extrair o ar, a imagem muda. O ar quente sai da sala, o ar externo ou do corredor o substitui e a temperatura real cai. Um acordo equilibrado de oferta e extração estabiliza essa queda em vez de deixá-la flutuar. É por isso que o mesmo ventilador pode ser um dispositivo de conforto numa instalação e um verdadeiro dispositivo de controlo de temperatura noutra.
| Modo de operação | Efeito na temperatura do ar | Onde funciona melhor |
|---|---|---|
| Apenas recirculação, sala fechada | Aumenta 0,5-1,5 °C após duas horas devido ao aquecimento do motor e dos ocupantes | Grandes volumes abertos com ar seco, pessoas posicionadas dentro do jato de ar |
| Escape ou extração | Cai 2-6 °C quando o fluxo de ar excede 10 renovações de ar por hora | Cozinhas, locais de soldagem, oficinas de prensagem, salas com máquinas quentes |
| Fornecimento e extração equilibrados | Cai e depois se mantém estável em um nível previsível | Salas de produção, áreas de montagem limpas, corredores quentes |
| Resfriamento evaporativo | Cai 5-12 °C onde a umidade relativa permanece abaixo de 50 por cento | Climas secos, oficinas abertas, áreas de produção semi-exteriores |
Leia a tabela do ponto de vista da pessoa que está no fluxo de ar, não do sensor na parede. Um termômetro informa o que a sala contém. Um corpo humano relata o que experimenta. Ambas as leituras estão corretas e descrevem coisas diferentes.
O cálculo do dimensionamento é curto o suficiente para ser feito no papel. Em unidades métricas, o fluxo de ar necessário em m3/h é igual ao volume da sala em m3 multiplicado pelas trocas de ar alvo por hora. Em unidades imperiais, o CFM necessário é igual ao volume da sala em pés cúbicos multiplicado pelas trocas de ar, dividido por 60.
Pegue um corredor de 10 m x 8 m x 4 m. O volume é de 320 m3. A 10 trocas de ar por hora o ventilador deve movimentar 3.200 m3/h, a 20 ACH ele deve movimentar 6.400 m3/h, e a 30 ACH ele deve movimentar 9.600 m3/h. Para uma área de produção ocupada com atividade leve, 15 a 25 ACH é a faixa usual. O armazenamento sem pessoas dentro tolera muito menos.
| Tamanho do quarto (C x L x A) | Volume | 10 ACH | 20 ACH | 30 ACH |
|---|---|---|---|---|
| 4x3x2,7m | 32m3 | 320 m3/h | 650 m3/h | 970 m3/h |
| 6x5x3,5m | 105 m3 | 1.050 m3/h | 2.100 m3/h | 3.150 m3/h |
| 10x8x4m | 320 m3 | 3.200 m3/h | 6.400 m3/h | 9.600 m3/h |
| 20x15x6m | 1.800 m3 | 18.000 m3/h | 36.000 m3/h | 54.000 m3/h |
| 30x20x8m | 4.800 m3 | 48.000 m3/h | 96.000 m3/h | 144.000 m3/h |
A distância de lançamento é tão importante quanto o volume. Um bom ventilador axial de piso de 750 mm empurra um jato de ar coerente aproximadamente 15 a 25 m antes que a velocidade caia abaixo de 0,5 m/s. Além dessa distância, o ar ainda se move, mas não parece mais esfriar. Se a extremidade de um corredor de 40 m precisar de conforto, dois ventiladores trabalhando na mesma direção vencem um ventilador maior direcionado para a parede oposta.
As classes de fãs não são intercambiáveis, e a incompatibilidade geralmente aparece como desperdício de dinheiro ou de ar. Um ventilador de piso de alta velocidade direcionado ao teto baixo de um armazém simplesmente espalha o ar quente sobre as pessoas abaixo. Uma unidade de teto silenciosa em uma área de soldagem não extrai nada.
| Aula de fãs | Fluxo de ar típico | Jogue | Ruído a 3 m | Melhor quarto |
|---|---|---|---|---|
| Ventilador axial de piso ou coluna | 10.000-25.000 m3/h | 15-25 metros | 62-72dB(A) | Oficinas abertas, cais de carga, tendas para eventos |
| Ventilador de teto de grande diâmetro | 100.000-350.000 m3/h | Toda a área do piso | 45-55dB(A) | Armazéns e corredores acima de 5 m de altura livre |
| Ventilador centrífugo e duto | 500-6.000 m3/h | 5-15 m ao longo do duto | 55-68dB(A) | Exaustão canalizada, vazios no teto, áreas particionadas |
| Exaustor de parede | 1.000-8.000 m3/h | Uma direção apenas | 58-68dB(A) | Cozinhas, cabines de pintura, banheiros, estações de soldagem |
Para salas onde as pessoas ficam a poucos metros do fluxo de ar, uma unidade axial com uma lâmina bem balanceada e um motor acionado por capacitor é a escolha prática. Para um corredor de estantes de 60 m de comprimento, um grande ventilador de teto com pás lentas e um motor de acionamento direto sem engrenagens ganha em termos de ruído e energia.

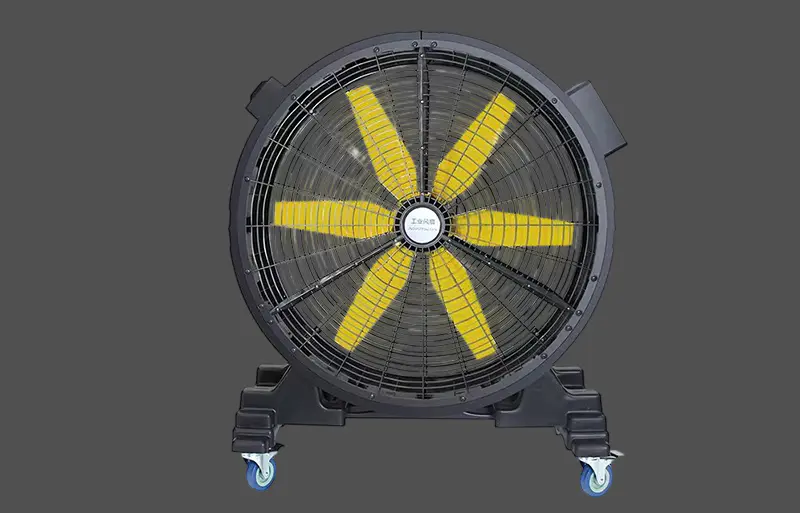

Ventilador de nebulização e resfriamento industrial série ZP Ventilador de nebulização móvel para fundições quentes, fazendas e locais ao ar livre; a atomização centrífuga e um grande tanque resfriam áreas abertas onde o ar condicionado é impraticável. Ver Produto → Os compradores comparam os valores do fluxo de ar na etiqueta e raramente abrem a carcaça do motor. É aí que reside a verdadeira diferença. Dois ventiladores podem movimentar o mesmo volume de ar no primeiro dia e divergir drasticamente no sexto mês, porque a estabilidade da velocidade, o aumento térmico e a qualidade do rolamento vivem dentro do motor.
| Tipo de motor | Faixa de eficiência | Controle de velocidade | Vida útil típica | Uso típico |
|---|---|---|---|---|
| Poste sombreado | 20-35 por cento | Nenhum ou redução bruta de tensão | 8.000-15.000 horas | Exaustores pequenos, unidades de parede de baixo custo |
| Capacitor dividido permanente | 45-65 por cento | Duas ou três velocidades tocadas | 15.000-25.000 horas | Ventiladores de pedestal, ventiladores de chão, ventiladores |
| Comutado eletronicamente | 75-88 por cento | Contínuo 0-100 por cento | 25.000-40.000 horas | Ventiladores industriais de velocidade variável, ventilação inteligente |
| IE3 ou IE4 trifásico | 88-94 por cento | Stepless através de uma unidade | 30.000-50.000 horas | Ventiladores de grandes salas, planta canalizada, ciclos de trabalho elevados |
A consequência prática é simples: um motor EC ou trifásico que mantém a sua velocidade contra o aumento da temperatura ambiente mantém o jato de ar estável durante todo o turno. Um motor de pólo sombreado na mesma estrutura desacelera lentamente à medida que aquece, e o efeito de resfriamento no chão desaparece silenciosamente sem que ninguém perceba o porquê. Os projetistas que planejam equipamentos de ventilação geralmente trabalham com o motor para fora, e não com a lâmina para dentro.
Produzimos mais de 10 milhões de motores por ano em máquinas de lavar, exaustores, ar condicionado, ventiladores e aplicações de ventilação, e os projetos de ventiladores que satisfazem os usuários finais são quase sempre aqueles em que a curva do motor correspondeu à curva de carga da pá na fase de desenho. O equipamento de ventilação forçada vive ou morre nessa partida. Equipes que especificam motores de ventilador no início de um projeto geralmente gastam menos tempo corrigindo reclamações sobre fluxo de ar fraco posteriormente.
Ventiladores e refrigeração resolvem problemas diferentes, e compará-los apenas com base na temperatura produz a compra errada. A comparação importante abrange o que cada sistema faz em uma sala, quanto custa para funcionar e quão bem ele lida com poeira, fumaça e portas abertas.
| Aspecto | Ventilador industrial | Ar condicionado |
|---|---|---|
| Temperatura do ar | Inalterado em modo fechado, reduzido quando esgotado | Reduzido diretamente |
| Conforto ao nível dos ocupantes | 3-5°C felt reduction | Direto, independente da velocidade do ar |
| Custo instalado para grandes áreas abertas | Baixo por metro quadrado coberto | Alto e escala com volume, não com área útil |
| Custo operacional por hora | Aproximadamente um quinto a um décimo quinto da refrigeração | O mais alto dos dois por uma ampla margem |
| Remoção de fumos, poeiras e odores | Sim, quando usado como extrato | Não, o ar recirculado os concentra |
| Gerenciamento de portas e janelas | Tolerante a portas de carregamento abertas | Perde desempenho a cada abertura |
| Umidade | Não afetado | Condensa a umidade, seca o ar |
O arranjo híbrido é geralmente o mais inteligente: um ventilador industrial transporta a carga de conforto geral através de um grande volume, enquanto uma zona menor com ar condicionado lida com salas de controle de qualidade, bancadas eletrônicas ou alcovas de servidores onde a temperatura e a umidade devem ser mantidas dentro da tolerância. Essa divisão mantém os gastos de capital concentrados onde realmente alteram a produção do negócio.
Existe uma linha divisória clara. Abaixo de cerca de 50% de umidade relativa, um resfriador evaporativo reduz a temperatura real do ar em 5 a 12 graus Celsius, porque a água absorve o calor latente à medida que evapora na corrente de ar. Acima de 65% de umidade, a mesma máquina adiciona umidade e não fornece quase nada. Um ventilador, por outro lado, se comporta de forma consistente em ambas as condições, porque nunca depende da evaporação do ar ambiente.
Para oficinas interiores secas, as unidades evaporativas móveis com motores EC oferecem o que há de mais próximo de um ar condicionado genuíno sem refrigerante e podem ser transportadas de um compartimento para outro à medida que o trabalho muda. Para locais costeiros úmidos a decisão deve ficar com a movimentação de ar e ventilação exaustora, com refrigeração reservada apenas para salas críticas.

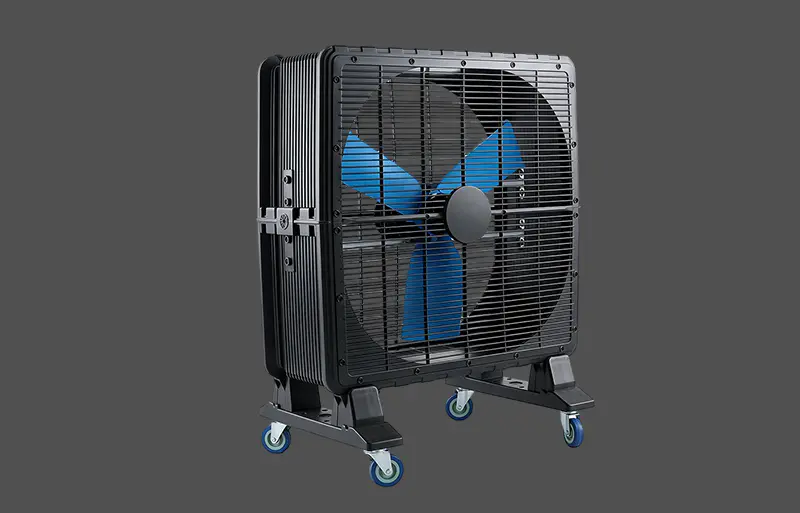

Refrigerador de ar evaporativo industrial móvel com motor EC Fornece 10.000 m³/h através de lâmina de 650 mm e motor EC, com controle de 7 velocidades e rodízios para refrigeração bay-to-bay em oficinas. Ver Produto → Dois detalhes de design separam uma boa unidade evaporativa de uma medíocre: a área da almofada em relação ao fluxo de ar e se o motor mantém sua velocidade enquanto a almofada carrega poeira e incrustações minerais. Uma almofada maior com velocidade nominal mais baixa satura o ar com mais eficiência e um motor EC com velocidade estável mantém o fornecimento constante durante uma temporada completa de uso.
Os compradores que reúnem esses nove números antes de entrar em contato com um fornecedor raramente acabam com o ventilador errado.
Entregue essas nove respostas a qualquer fornecedor de torcedores competente e a seleção será reduzida a dois ou três candidatos imediatamente. Ignore-os e a conversa se tornará uma série de suposições que geralmente termina em um ventilador de chão enorme e um gerente de local insatisfeito.
Dois ventiladores idênticos instalados a dois metros de distância em posições diferentes podem produzir níveis de conforto que diferem no tamanho total do ventilador. A posição decide se o ar chega às pessoas, se entra em curto-circuito na entrada e se o motor aquece.
Os aplicativos de extração são os mais sensíveis à qualidade da instalação. Um ventilador de parede destinado à remoção de fumaça deve superar a pressão estática de venezianas, dutos e grades sujas, e essa carga é transportada inteiramente pelo motor. Unidades construídas com motores de exaustor industriais classificados para serviço contínuo e equipados com proteção térmica sobrevivem a essas condições muito melhor do que conjuntos de uso geral emprestados de um projeto doméstico.
O ruído é o motivo mais comum para o desligamento de uma instalação funcional. Ele vem de três fontes que devem ser tratadas separadamente: ruído da ponta da lâmina, ruído eletromagnético do motor e vibração do rolamento ou estrutural.
| Fonte de ruído | Contribuição típica | Correção prática |
|---|---|---|
| Ponta da lâmina e turbulência | Dominante acima de 2.500 rpm em lâminas pequenas | Diâmetro maior em velocidade mais baixa, perfil de lâmina mais limpo |
| Zumbido eletromagnético do motor | 2-6 dB(A) na frequência de passagem da lâmina | Melhor pilha de laminação, maior tolerância ao entreferro |
| Ruído de rolamento | Aumenta 3-5 dB(A) após 5.000 horas se não for reparado | Rolamentos vedados para toda a vida ou relubrificáveis da classe correta |
| Ressonância estrutural | Picos intermitentes em velocidades específicas | Isolamento de borracha, estrutura de montagem mais rígida, evita essa faixa de velocidade |
O grau de equilíbrio é o determinante silencioso aqui. Um rotor de ventilador balanceado com um forte desequilíbrio residual funcionará suavemente a 1.400 rpm e durará anos. O mesmo rotor com uma tolerância de equilíbrio mais flexível transmite vibração aos rolamentos, suportes e painéis do telhado, e o desgaste resultante aparece primeiro como ruído medido a 3 m.
O resfriamento no verão é o ciclo de trabalho óbvio, mas os ventiladores industriais são frequentemente selecionados para ventilação durante todo o ano, e isso altera as especificações do motor. A condensação dentro da carcaça do motor durante as oscilações de temperatura na primavera e no outono ataca a resistência do isolamento e a graxa do rolamento. Motores à prova d'água totalmente fechados com proteção IP55 ou superior são a resposta correta para lavanderias, áreas de processamento de alimentos, lavagens de carros e locais costeiros.
A densidade da fonte de calor também altera o equilíbrio. Uma sala com 30 kW de calor de maquinário instalado precisa de um fluxo de ar de extração genuíno, e não de recirculação, porque um ventilador que apenas agita o ar acabará por devolver o ar mais quente às pessoas que precisam de alívio. Como regra geral, cada quilowatt de carga de calor interna requer cerca de 300 m3/h de ar externo para manter a sala dentro de alguns graus de temperatura ambiente em condições temperadas.
Monofásico de 220 a 240 V a 50 ou 60 Hz cobre a maioria dos ventiladores industriais portáteis e montados na parede, com designs acionados por capacitor que fornecem torque de partida confiável em uma alimentação doméstica padrão. Fontes trifásicas acima de 1,5 kW fazem muito mais sentido para instalações fixas, porque o motor é menor, mais frio e mais fácil de proteger.
O controle de velocidade merece atenção antes da compra e não depois. Os motores PSC de velocidade derivada fornecem dois ou três pontos fixos e não podem ser regulados em um controlador triac sem superaquecimento. Os motores EC aceitam um sinal de 0-10 V e mantêm a velocidade selecionada sob carga. Os motores trifásicos se comportam melhor com um inversor de frequência variável adequado ajustado para a curva V/f correta. A proteção térmica, seja um link térmico integrado ou um relé de sobrecarga externo, deve ser tratada como obrigatória em qualquer ventilador funcionando sem supervisão.
Um ventilador bem especificado deve fornecer entre 20.000 e 40.000 horas de funcionamento antes do primeiro serviço de rolamento, o que para uma operação de turno único leva entre oito e quinze anos. Essa vida depende quase inteiramente de três coisas: lubrificação dos rolamentos, limpeza das lâminas e temperatura do enrolamento.
Os motores de nossa própria produção passam pela mesma disciplina: enrolamento, envernizamento, balanceamento e teste de carga final em cada unidade antes da embalagem. É a parte menos glamorosa da fabricação de ventiladores e a parte que decide se o cliente ainda está satisfeito no quinto verão de uso.
Não sozinho em uma sala lacrada. Ele resfria as pessoas por meio de convecção e evaporação do suor. A temperatura ambiente cai apenas quando o ventilador esgota o ar quente e o ar externo o substitui, ou quando um resfriador evaporativo adiciona evaporação de água ao fluxo de ar.
Multiplique o volume da sala em metros cúbicos pelas trocas de ar desejadas por hora. Um escritório ou oficina de 105 m3 com 20 trocas de ar precisa de cerca de 2.100 m3/h, que um único ventilador axial de 450 a 600 mm pode fornecer confortavelmente.
Sim, por uma ampla margem. Um ventilador de 1,1 kW funcionando por dez horas consome cerca de 11 kWh. Uma área com ar condicionado comparável normalmente precisaria de três ou mais unidades com capacidade de refrigeração de 3,5 kW, e a potência total de entrada seria várias vezes maior para o mesmo espaço físico.
Em oficinas, armazéns e áreas de produção semiabertas, geralmente sim. Em salas que exigem temperatura, umidade ou filtração controladas, como montagem de eletrônicos ou embalagens farmacêuticas, não. Esses espaços precisam de refrigeração mecânica, independentemente da quantidade de ar que circula.
Isso resfriará as pessoas, mas a sala aquecerá lentamente devido às perdas do motor e ao calor dos ocupantes. Adicionar uma grade de porta, uma persiana de parede ou um caminho de extração canalizado transforma o mesmo ventilador em um dispositivo de ventilação eficaz e produz uma queda de temperatura mensurável.
Porque está recirculando o seu próprio calor mais a carga térmica interna da sala. O jato de ar permanece inalterado em velocidade, mas com temperatura mais alta. Fornecer um caminho de exaustão de pelo menos 80% da área de admissão normalmente elimina o problema.
Com pé-direito de 3 m, o volume é de cerca de 90 m3. Com 20 trocas de ar por hora, você precisa de aproximadamente 1.800 m3/h. Um ventilador de piso ou parede de alta velocidade de 450 mm cobre isso facilmente, e uma unidade de 600 mm oferece capacidade de reserva para tardes quentes.
Sim, e melhor que os refrigeradores evaporativos, porque seu desempenho não depende da evaporação do ar ambiente. Em condições húmidas, a estratégia correcta é a movimentação do ar ao nível dos ocupantes, mais a exaustão motorizada para remover o calor e a humidade na fonte.
Uma folha de especificações útil para um ventilador industrial contém seis linhas: fluxo de ar em m3/h em ar livre e na pressão estática real, tipo de motor e potência nominal de entrada, tensão e frequência de alimentação, classe de proteção e classe de isolamento, nível de ruído em dB(A) a uma distância determinada e arranjo de montagem. Os fornecedores que podem cotar todos os seis geralmente constroem eles próprios o produto.
Ventiladores axiais para resfriamento geral da sala, unidades de exaustão montadas na parede para remoção de fumaça e calor, ventiladores centrífugos canalizados para ventilação oculta e grandes ventiladores de teto de baixa velocidade para volumes altos formam a linha prática. A escolha certa decorre diretamente dos nove valores de tamanho acima, e não do tamanho do ventilador que estava em promoção.

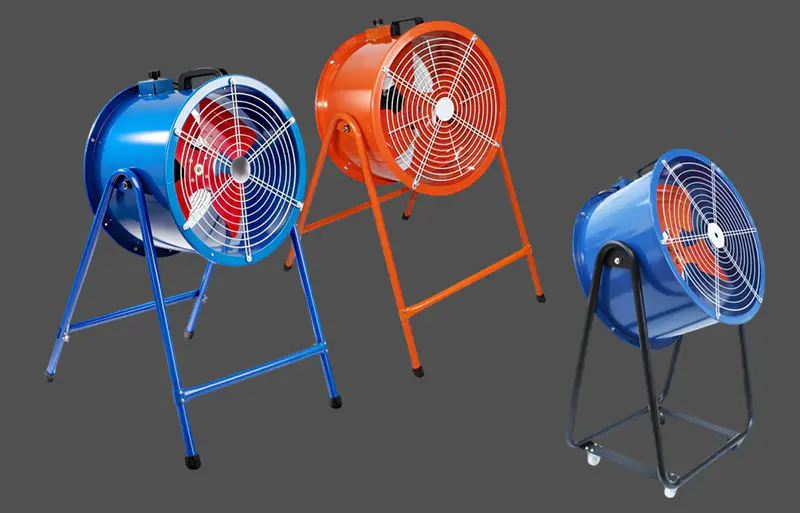

Ventilador de fluxo axial pós-montado para resfriamento industrial Fornece fluxo de ar direcional de 3.000 a 24.500 m³/h com ajuste de inclinação e controle de velocidade contínuo opcional para oficinas e grandes espaços abertos. Ver Produto → Nossa fábrica fabrica motores desde 1993 e equipamentos de ventilação junto com eles, com gestão de qualidade ISO9001 e produtos certificados CE e CCC. Se você nos enviar as dimensões da sala, a carga térmica e o limite de ruído, retornaremos com um modelo de ventilador, suas especificações de motor e uma declaração honesta de qual fluxo de ar ele produzirá em seu prédio, em vez de em uma bancada de testes.
